Video 2 - Bagian Mikroprosesor

Halo Eh ini video yang kedua di video

yang pertama e kita sudah mempelajari

tentang apa sih definisi dari e

mikroprosesor ya secara singkat

mikroprosesor adalah alat yang dapat

diprogram

programmable

programable eh logic

device artinya alatalat logika yang

dapat di program ya di sini saya dapatin

di dari internet yaitu satu cip ya kecil

sih ya mikro makanya disebut dengan

mikro ini chip dari z80 nah di video

yang kedua kita akan Pelajari tentang

bagian-bagian yang ada di mikroprosesor

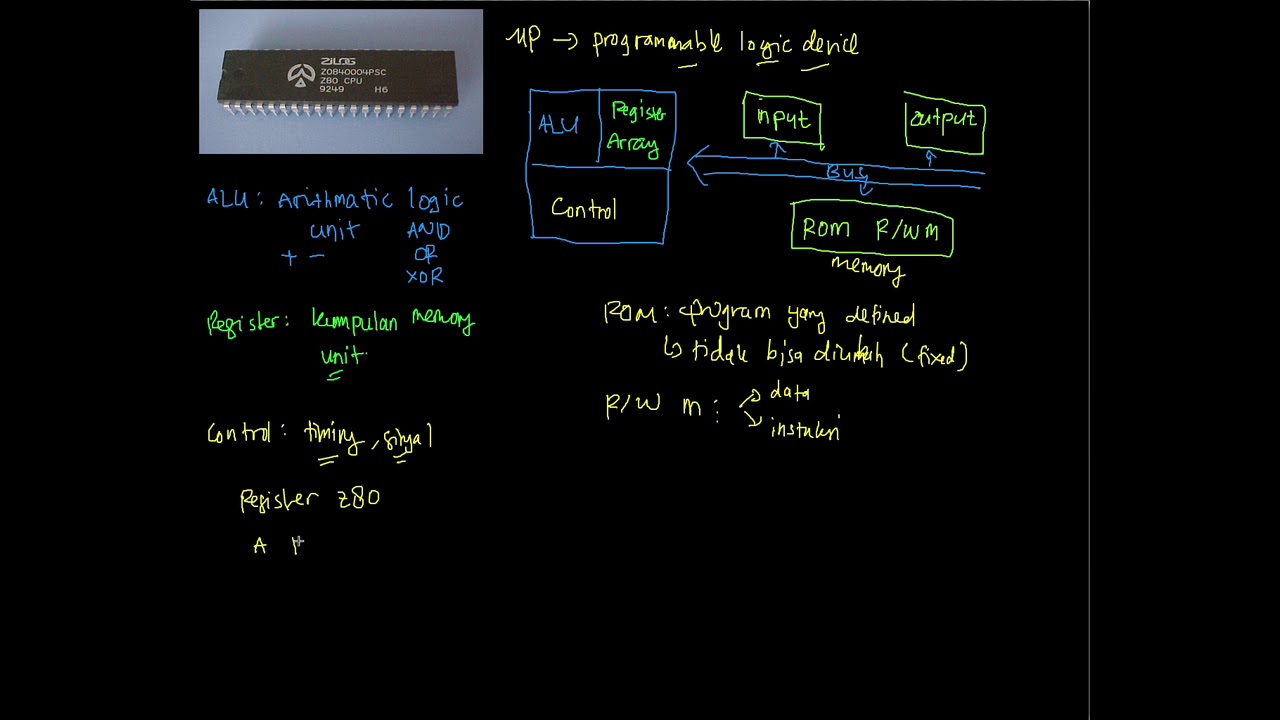

e jadi secara sederhana mikroprosesor

dapat digambarkan ada beapa bagian hal

yang ada beberapa bagian yang penting

yaitu Yang Pertama

eh bagian yang pertama adalah yang

disebut dengan alu ya itu tulis di sini

alalu adalah aritmatic logic unit

Arit Masih belum biasa nih nulis

aritmatic e logic units ya yaitu bagian

dari mikroprosesor yang bertanggung

jawab atau berfungsi untuk melakukan

operasi aritmatik dan juga logik ya

aritmatik e contohnya tambah eh kurang

dan beberapa operasi lainnya eh logic

sendiri Katakanlah n eh or dan juga eh X

or ya ya di z80 hanya ada tiga operasi

eh logika Kalau enggak salah oke

eh hal yang kedua yang ada di

mikroprosesor adalah register

array ya

register rray ya Nah Apa itu

register J saya tulis di sini eh

register adalah kumpulan

memori ya kita pelajari juga di di video

sebelumnya bahwa memori adalah

ee satu bagian dari mikroprosesor untuk

menyimpan data jadi kumpulan memori yang

bekerja dalam unit ya ya bekerja dalam

unit nanti kita akan pelajari e beberapa

bagian dari e register yang ada di z80

kemudian eh yang selanjutnya adalah yang

disebut dengan eh control unit ya jadi

kontrol unit ini bertanggung jawab atau

berfungsi untuk mengatur timing dan juga

sinyal ya Jadi untuk mengatur timing

dari satu instruksi ke instruksi lainnya

atau mungkin ada input dari luar

kemudian mengatur eh sinyal eh operasi

yang ada di dalam atau satu instruksi

yang ada di dalam ee

mikroprosesor kemudian di bagian luar

dari eh alu register red and control ini

ada input

ya dalam hal ini kalau di micotraainer

yang ada di e kuliah yaitu z80 input

berupa kepad ya kemudian ada output

berupa S

segmen ya kemudian ada memori yang lain

yaitu rom dan juga read and write memory

jadi ini adalah bagian dari memori yang

ada di luar

z80 ini input kemudian

output kemudian merekakunikasi dengan

menggunakan jalur yang disebut dengan

bus ya ini saya Gambarkan ini ad jalur

komunikasi ya ke Input ke output

kemudian ke rom dan juga retrode memory

E ini yang disebut dengan

boost jadi

input e keyboard atau eh switch output

bisa berupa Seven segmen e ataupun

output lainnya seperti eh LED ya ya ini

adalah bagian memori yang ada di luar

Eh mikroprosesor j80 nah eh apa sih isi

dari ROM ya Rom ini eh merupakan eh

bagian dari program di mana ya dapat

menyimpan isinya adalah program yang Ee

tidak bisa diubah ya isinya adalah

program

yang saya bisa tulis mungkin define

ya jadi tentunya di dalam mikroprosesor

ada beberapa perintah yang eh well

define Itu disimpan di ROM

nah ROM ini tidak bisa di tulis ya Tidak

bisa ditulis kemudian tidak bisa diubah

ya jadi ROM ini bagian yang tidak bisa

diubah

memorinya tidak bisa diubah

diubah atau ya bisa saya tulis dengan

fix Ya kemudian read and write

memory ya Sesuai dengan namanya read and

memory ini untuk e menyimpan

data dan instruksi kemudian kita dapat

tulis dan juga Baca e tergantung dari

keperluan

kita ya program yang well Def tidak bisa

diubah untuk chr dan juga data dan

instruksi ada di read memory kemudian e

di z80 sendiri

eh untuk register array kita kembali

lagi ke register ada beberapa

register di z80 yang harus kita tahu

yaitu register a k ada register F

kemudian ada b c ini adalah pasangannya

kemudian d e lalu HL kemudian ada

register spesial yaitu X dan iy ya ya

untuk sementara eh kita tahu saja dulu

eh nama-nama register yang ada di z80 ya

ini adalah kumpulan memori yang

eh tergabung dalam satu unit ya Kemudian

untuk read and memory ya eh kita perlu

Apa yang disebut dengan addressing ya

Jadi ada terminologi yang lain yaitu

addressing Eh ini ya addressing Nah Apa

itu addressing eh untuk satu memori ya

Katakanlah dalam satu blok memori

seperti ini satu chip memoryi seperti

ini eh kita perlu

referensi kita perlu referensi di mana

kita tahu Eh di mana kita simpan data

maupun instruksi nah referensi ini bisa

saya analogikan sebagai alamat rumah

jadi Katakanlah analoginya kalau saya

punya satu Kompleks di sini maka ada

rumah a rumah B rumah C tentu dia punya

nama jalan dan juga nomor rumah nah eh

addressing juga sama jadi eh saya punya

address eh di z80 address dimulai dari

angka

1800 kemudian 1801 1802 dan seterusnya

nah ini adalah

address ya atau alamat eh yang untuk

referensi dari memori tersebut nah di

dalam address ini kita bisa simpan

konten

ya konten kalau istilah kembali lagi ke

analogi rumah rumah ada alamat namanya

address

e Jalan Blok Gang maupun Apun kemudian

kontennya adalah isi dari rumah tersebut

jadi e data kita simpan

pada data dan instruksi Katakan ada data

kemudian ada

instruksi yang kita simpan pada alamat

yang ada di z80 jadi untuk rangkumannya

Eh ini adalah bagian-bagian dari e

microprosesor z80 kemudian ini bentuk

nyatanya ya kecil Oleh karena itu

disebut dengan mikro kemudian ada

bagian-bagian penting yaitu alu register

control unit kemudian ini nama-nama

registernya kemudian ada input output

kemudian ada ROM dan read and write

memory di mana kita harus punya

referensi yang namanya addressing eh

kemudian kita punya ROM juga di mana ada

program yang tidak bisa diubah yang

sudah well define yang dapat kita

Panggil untuk kita gunakan untuk ee

dalam hal menggunakan mikroprosesor ya

kemudian eh semua komponen tersebut

terkoneksi melalui jalur yang disebut

dengan bus
